CONFIGURANDO UM GRÁFICO DE LINHAS



O Unilab permite a criação de gráfico de linhas, baseado em resultados digitados em células numéricas. Para que isto possa acontecer, alguns ajustes são necessários na configuração do exame.


1° Passo

Localizar o exame desejado e utilizar as opções de inclusão de exames (caso o exame não exista no sistema) ou alteração (para um exame já criado).


Na aba Configuração definir as variáveis para laudo que serão utilizadas para montar o gráfico de linhas. Estas variáveis devem ser definidas em células Resultados Numéricos, onde os resultados serão digitados.


Nota: O gráfico de linhas poderá ser gerado baseando-se em resultados digitados em células numéricas.


Exemplo: exame "Curva Glicêmica".

Este exame terá como resultado numérico as linhas de jejum, aos 30min, aos 60 min, aos 90 min e aos 120 min.


Definir a variável para laudo dentro de cada resultado.

Para fazer isto, clicar na célula para que a tela Propriedades da Célula seja aberta.

Fig. Tela Cadastro de Exames - Alteração - Abrindo Propriedades da Célula.

No campo Variável p/ Laudo, digitar a variável desejada para a linha de resultado.


Fig. Tela Cadastro de Exames - Alteração - Definindo Variável.



Nota: Variável para laudo não poderá iniciar com um número e não pode conter espaços em branco ou símbolos. Utiliza-se normalmente um nome qualquer que possa ser facilmente identificado posteriormente.


Clicar no botão Confirma ou pressionar [F8] para salvar as alterações ou clicar no botão Cancela para cancelar as alterações, fechar a tela e retornar à tela de Configuração do Exame.

Definir as variáveis para laudo em todas as linhas de resultados numéricas que serão utilizadas para a montagem do gráfico de linhas.


2° Passo

Adicionar a coluna deseja para o gráfico de linhas.

Na aba Configuração do exame, adicionar uma seção/coluna, clicar duas vezes no título da coluna para abrir a tela Propriedades da Tabulação.

Fig. Tela Cadastro de Exames - Alteração - Alterando Tipo de Coluna.
  • Alterar o tipo de coluna para Gráfico de Linhas.

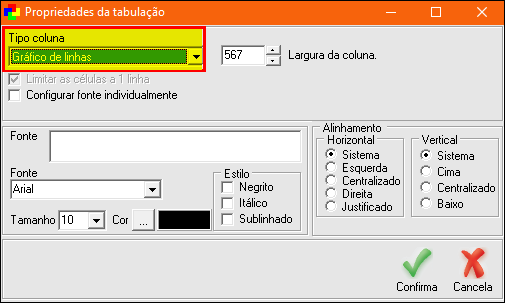

Fig. Tela Propriedades da Coluna - Gráfico de Linhas.


  • Definir a largura da coluna. Isto pode ser realizado definindo um valor para a Largura da Coluna ou depois, ao retornar para a aba de Configuração de exames, clicando e arrastando com o mouse na largura da coluna.


  • A largura da coluna definira o tamanho do gráfico.



Clicar no botão Confirma ou pressionar [F8] para salvar as alterações ou clicar no botão Cancela para cancelar as alterações, fechar a tela e retornar à tela anterior.


3° Passo


Após selecionar o tipo de coluna como Gráfico de Linhas, clicar na célula correspondente para que a tela Gráfico de Linhas seja aberto.


Fig. Tela Gráfico de Linhas.

Número de pontos: Definir a quantidade de acordo com o número de amostras a serem apresentadas no gráfico.

O número informado aqui será utilizado para definir a quantidade de linhas do gride de pontos (exemplo curva glicemica terá 5 amostras, serão então 5 pontos).

Título dos eixos: Informar o título desejado para os eixos X e Y do gráfico.

X: Informar o título do eixo X. (Exemplo: Tempo);

Y: Informar o título do eixo X. (Exemplo: Tempo);

Eixo X Fixo: Marcar o checkbox se desejar que os valores do eixo sejam fixos.

Eixo Y Fixo: Marcar o checkbox se desejar que os valores do eixo sejam fixos.

Altura do Gráfico: Inserir o valor em % para a altura desejada do gráfico.

Exibe inclusive linhas não impressas: Marcar essa opção para que no gráfico apareça as linhas marcadas para não serem impressas no laudo.


Fig. Tela Propriedades da Célula - Gráfico de Linhas.

Gride das linhas de Pontos : Definir quais amostrar serão utilizadas para montar o gráfico.


No exemplo foram informados 7 pontos, ou seja, 7 amostras.


Na parte a esquerda do gride será definido as informações que aparecerão no gráfico na posição X (horizontal), e na parte a direita será informado as variáveis definidas em cada linha de resultado das amostras.

Alinhamento: Marcar os alinhamentos horizontal e vertical para a impressão do texto.

Horizontal: Disposição do alinhamento horizontal.

Tabulação: Marcar este checkbox caso desejar que o alinhamento obedeça as definições gerais definidos na Coluna.

Esquerda: Marcar este checkbox para que o alinhamento da célula seja à esquerda.

Centralizado: Marcar este checkbox para que o alinhamento da célula seja centralizado.

Direita: Marcar este checkbox para que o alinhamento da célula seja à direita.

Justificado: Marcar este checkbox para que o alinhamento da célula seja uma distribuição de todo o texto no espaçamento disponível.


Vertical: Disposição do alinhamento vertical.

Tabulação: Marcar este checkbox caso desejar que o alinhamento obedeça as definições gerais definidos na Coluna.

Cima: Marcar este checkbox para que o alinhamento da célula seja orientado com o lado superior das células da seção.

Centralizado: Marcar este checkbox para que o alinhamento da célula seja orientado com o centro das células da seção.

Baixo: Marcar este checkbox para que o alinhamento da célula seja orientado com o lado inferior das células da seção.


Linha de Contorno: Marcar os checkbox para ativar a linha de contorno desejada.

Superior: Marcar este checkbox para a impressão de uma linha de contorno na parte superior da célula.

Inferior: Marcar este checkbox para a impressão de uma linha de contorno na parte inferior da célula.

Esquerda: Marcar este checkbox para a impressão de uma linha de contorno na parte à esquerda da célula.

Direita: Marcar este checkbox para a impressão de uma linha de contorno na parte à direita da célula.

Todas: Clicar neste botão para que todas as linhas de contorno sejam marcadas.

Densidade: Definir uma densidade para a linha de contorno.


Após preencher todas as informações desejadas clicar no botão Confirma para salvar as definições ou clicar no botão Cancela para fechar a tela de Gráfico de Linhas e voltar à tela de Cadastro de Exames  Alteração/Inclusão do laudo.


4° Passo


Pode-se testar as configurações definidas no laudo clicando no botão Visualizar Laudo.


Fig. Tela de Cadastro de Exames - Visualizando Digitação de Laudo


Informar valores para as linhas de resultados das amostras.


Clicar no botão Visualizar Laudo novamente para retornar à configuração do exame ou clicar no botão Visualizar Impressão para abrir a tela de impressão.


Um Preview do laudo será aberto em tela. Utilizar umas das opções de impressão do preview.


Fig. Configuração de Exame - Visualizando Impressão do Laudo


Nota: As informações digitadas para exemplo na "Visualização do Laudo" e "Visualização de Impressão" do laudo não são salvas ao Confirmar a configuração, servem apenas como uma ferramenta para facilitar a montagem do laudo, checagem de fórmulas, etc.


5° Passo

Após ajustar todas as configurações desejadas na tela Cadastros de Exames clicar no botão Confirma ou pressionar [F8] para salvar as definições ou clicar no botão Cancela para fechar a tela sem salvar as alterações e retornar à tela de Exames.
